Hướng dẫn cài đặt và sử dụng nhiệt kế tự ghi Elitech RC-5 chi tiết từ A-Z

Nhiệt kế tự ghi Elitech RC-5 này là công cụ đắc lực trong việc giám sát nhiệt độ của nhiều lĩnh vực khác nhau. Trong bài viết này, Elitech.asia sẽ hướng dẫn cách sử dụng Elitech RC-5 chi tiết nhất, giúp bạn làm chủ thiết bị chỉ trong vài phút. Từ cách thiết lập thông số cơ bản, khởi động (Start) cho đến việc kết nối với máy tính và xuất file dữ liệu.

Mô tả sản phẩm

Máy ghi dữ liệu nhiệt độ USB RC-5 chủ yếu được sử dụng để ghi lại nhiệt độ trong quá trình lưu trữ và vận chuyển đường biển/đường hàng không/đường bộ đối với thực phẩm, thuốc men, hóa chất và các sản phẩm khác, đặc biệt được sử dụng rộng rãi trong tất cả các loại kho bãi, hậu cần và chuỗi lạnh, chẳng hạn như container lạnh, xe tải lạnh, bao bì lạnh, kho lạnh, phòng thí nghiệm… hoặc trong các doanh nghiệp chuỗi cung ứng toàn cầu quy mô lớn.

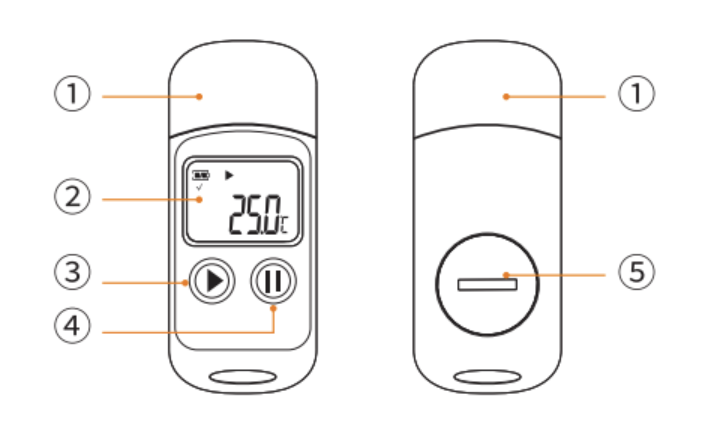

Dòng sản phẩm nhiệt kế tự ghi Elitech RC-5 bao gồm các phiên bản: RC-5, RC-5+ và RC-5+TE. Với các bộ phận chính như sau:

1) Nắp USB

2) Màn hình LCD

3) Nút trái

4) Nút phải

5) Nắp pin

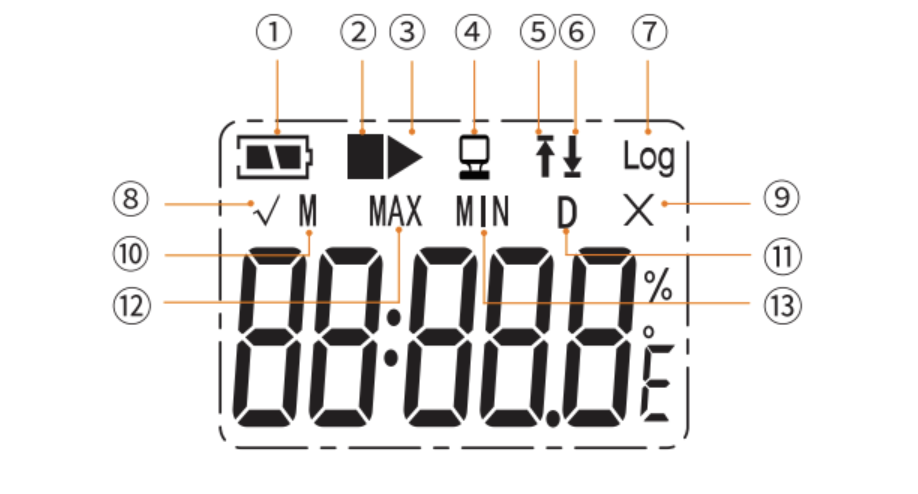

Màn hình hiển thị LCD

Màn hình hiển thị LCD, giao diện đơn giản, dễ sử dụng, dễ vận hành, thuận tiện kiểm tra dữ liệu bất cứ lúc nào.

• Có thể cài đặt báo động quá nhiệt và giới hạn trên/dưới.
• Có sẵn giá trị MAX/MIN.
• Bộ nhớ dữ liệu cố định lớn, 32000 điểm.

1) Hiển thị nguồn

2) Biển báo dừng

3) Dấu ghi

4) Kết nối với PC

5) Báo động quá nhiệt

6) Báo động nhiệt độ thấp

7) Ghi lại số điểm

8) √ không báo động

9) X có báo động

10) Tháng

11) Ngày

12) Giá trị tối đa

13) Tối thiểu

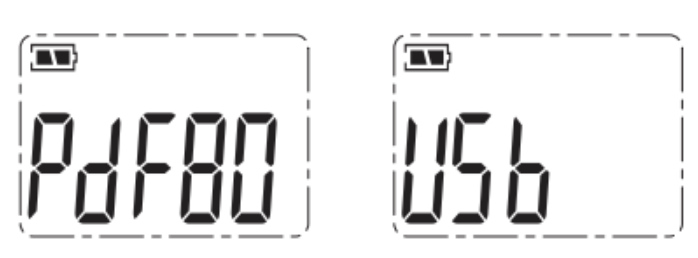

USB: Trạng thái kết nối USB Lỗi: Sự cố hiển thị PDF: Trạng thái tạo tệp PDF (chỉ dành cho dòng RC-5+).

Hướng dẫn cài đặt và sử dụng máy ghi dữ liệu Elitech RC-5

Để bắt đầu giám sát nhiệt độ một cách hiệu quả và chính xác, bạn cần thực hiện theo các bước thiết lập và vận hành cơ bản. Dưới đây là thao tác cách sử dụng Elitech RC-5 chi tiết từng bước, giúp bạn nhanh chóng làm chủ thiết bị.

Cách cài đặt thiết bị ghi dữ liệu Elitech RC-5

Bước 1: Vui lòng truy cập link https://elitech.asia/download/, tải xuống và cài đặt phần mềm elitechlog miễn phí (macos và windows). Nếu bạn đã cài đặt phần mềm này, bạn có thể bỏ qua bước này.

Bước 2: Đảm bảo rằng máy ghi đã được lắp pin đúng cách, sau đó kết nối thiết bị với máy tính qua cổng USB. Khi kết nối thành công, biểu tượng  sẽ xuất hiện trên màn hình. Mở phần mềm “Jingchuang Data Center”, nhấp vào biểu tượng , vào giao diện cấu hình tham số, nhập các thông số cần thiết.

– Mở phần mềm trên máy tính bằng cách nhấp đúp chuột trái vào biểu tượng phần mềm.

– Kết nối bộ nhiệt ẩm kế tự ghi Elitech RC-4HC với máy tính thông qua cổng USB.

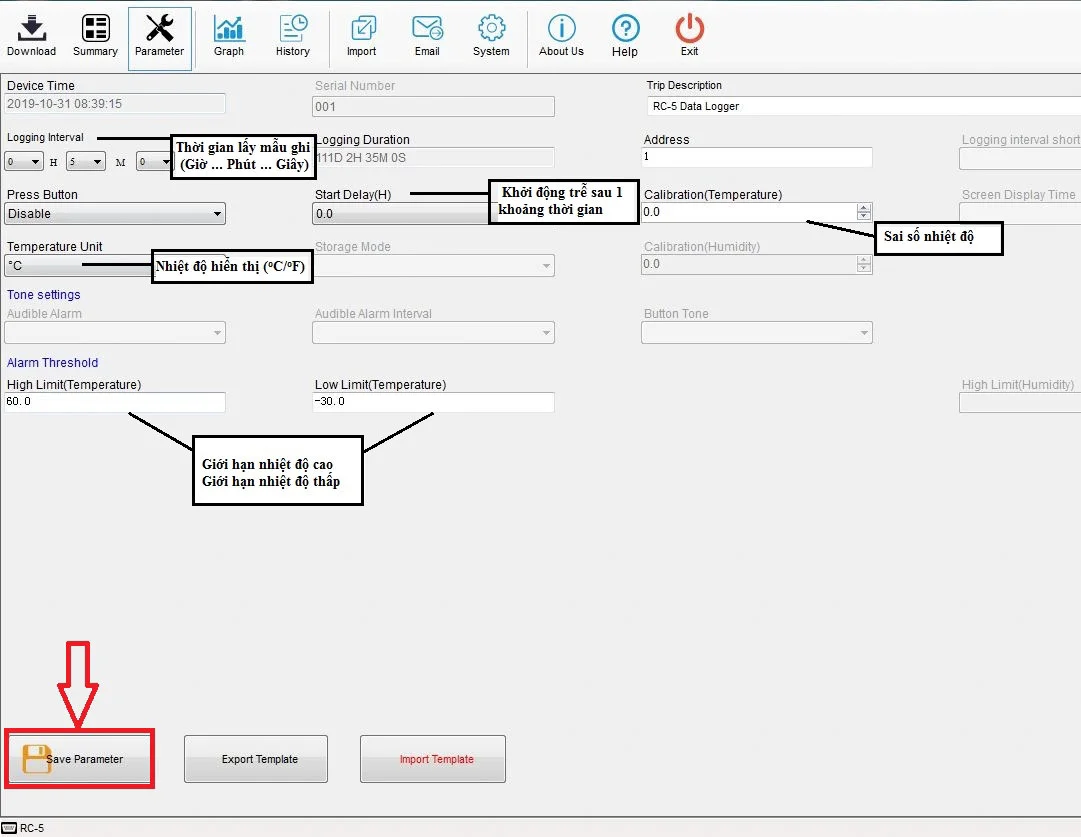

– Nhấp chọn “Parameter” để mở giao diện cài đặt như hình bên dưới.

– Thiết lập các thông số phù hợp với nhu cầu sử dụng thực tế:

• Logging interval: Cài đặt khoảng thời gian giữa mỗi lần thiết bị ghi dữ liệu (giờ, phút, giây).
• Press Button: Thiết lập chức năng bật/tắt thiết bị bằng nút nhấn. Chọn Enable để cho phép hoặc Disable để tắt chức năng.
• Temperature Unit: Lựa chọn đơn vị nhiệt độ hiển thị trên màn hình là °C hoặc °F.
• Tone Setting: Cài đặt âm thanh cảnh báo, gồm 3 lần bíp, 10 lần bíp hoặc không phát âm thanh.
• Alarm Threshold: Thiết lập ngưỡng cảnh báo nhiệt độ, bao gồm giới hạn nhiệt độ cao và thấp.
• Start Delay: Cài đặt thời gian trì hoãn trước khi thiết bị bắt đầu ghi dữ liệu.
• Storage Mode: Lựa chọn chế độ lưu dữ liệu: Stop when full (dừng ghi khi bộ nhớ đầy), Cyclic record (tiếp tục ghi dữ liệu theo vòng lặp).
• Calibration Temperature: Thiết lập giá trị hiệu chỉnh sai số nhiệt độ.
• Screen Display Time: Cài đặt thời gian hiển thị trên màn hình thiết bị.

– Sau khi hoàn tất các thông số, nhấp chọn “Save Parameter” để lưu cài đặt.

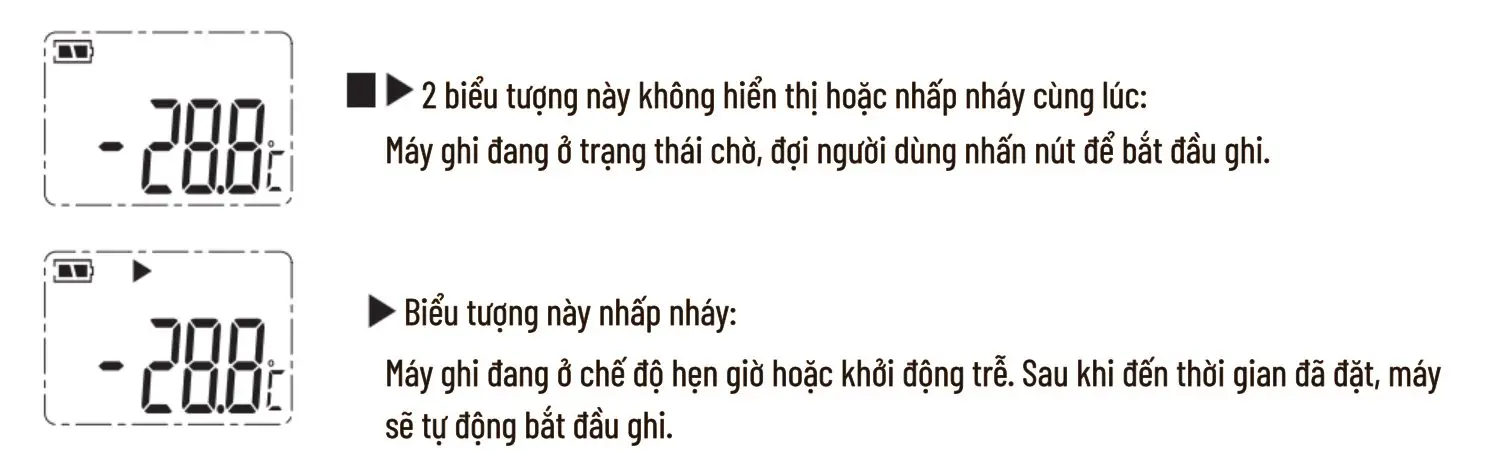

– Ngắt kết nối thiết bị khỏi máy tính. Nhấn và giữ nút ghi đo ở bên trái thiết bị trong khoảng 4–10 giây. Khi màn hình xuất hiện biểu tượng tam giác màu đen, thiết bị đã bắt đầu hoạt động và tiến hành ghi dữ liệu nhiệt độ, độ ẩm.

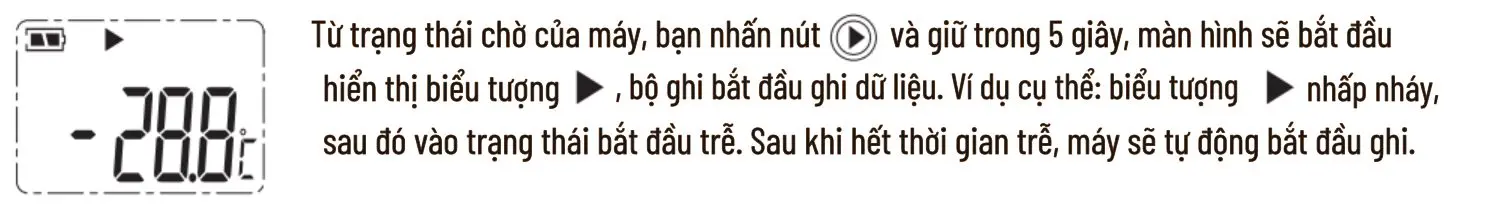

Máy bắt đầu ghi dữ liệu

Nhấn và giữ phím công tắc hơn 4 giây, sau khi màn hình giao diện xuất hiện dấu tam giác, báo hiệu thiết bị đã bắt đầu ghi dữ liệu.

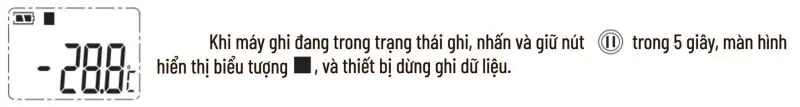

Máy dừng ghi

Xem và xuất dữ liệu

Người có hai lựa chọn để xem và xuất dữ liệu đã ghi như hướng dẫn cách sử dụng Elitech RC-5 dưới đây:

Phương pháp 1: Xuất báo cáo dữ liệu dạng PDF

Một báo cáo dữ liệu ở định dạng PDF sẽ được tự động tạo và lưu trong ổ đĩa có tên “Data Logger” sau khi kết nối thành công giữa thiết bị ghi và máy tính. Bạn có thể sao chép báo cáo PDF đã tạo về máy tính của mình. Báo cáo PDF sẽ được tạo ra khi thiết bị ghi và máy tính kết nối thành công.

Lưu ý: Chỉ các sản phẩm thuộc dòng RC-5+ mới có thể tạo báo cáo PDF trực tiếp.

Phương pháp 2: Phần mềm quản lý xuất báo cáo dữ liệu

Kết nối thiết bị ghi (logger) với máy tính qua cáp USB, sau đó mở phần mềm “Jingchuang Data Center”. Dữ liệu đã ghi sẽ tự động tải về máy tính của bạn. Nhấn vào biểu tượng , sau đó bạn có thể xem lại dữ liệu đã ghi hoặc tải báo cáo dữ liệu ở các định dạng PDF, Excel và các định dạng khác.

Ghi dữ liệu lại (ghi lần nữa)

Phương pháp 1:

Sau khi quá trình ghi kết thúc, nhấn và giữ nút trong 5 giây để bắt đầu ghi lại dữ liệu. (Chỉ áp dụng cho các mẫu RC-5+).

Lưu ý: Nếu nhấn nút mà không bắt đầu ghi lại được, hãy kết nối thiết bị ghi với máy tính, mở phần mềm “Data Management Center” và kiểm tra xem chức năng khởi động lại đã được bật chưa.

Phương pháp 2:

Sau khi quá trình ghi kết thúc, kết nối thiết bị ghi với máy tính qua cổng USB, mở phần mềm “Data Management Center”, nhấn Quick Reset trong giao diện hiển thị , hoặc nhấn “Lưu tham số (Save Parameters)” trong giao diện “Parameter”, sau đó ngắt kết nối để bắt đầu ghi lại dữ liệu.

Lưu ý: Hãy lưu lại dữ liệu trước, vì khi bắt đầu ghi lại, toàn bộ dữ liệu trước đó sẽ bị xóa tự động.

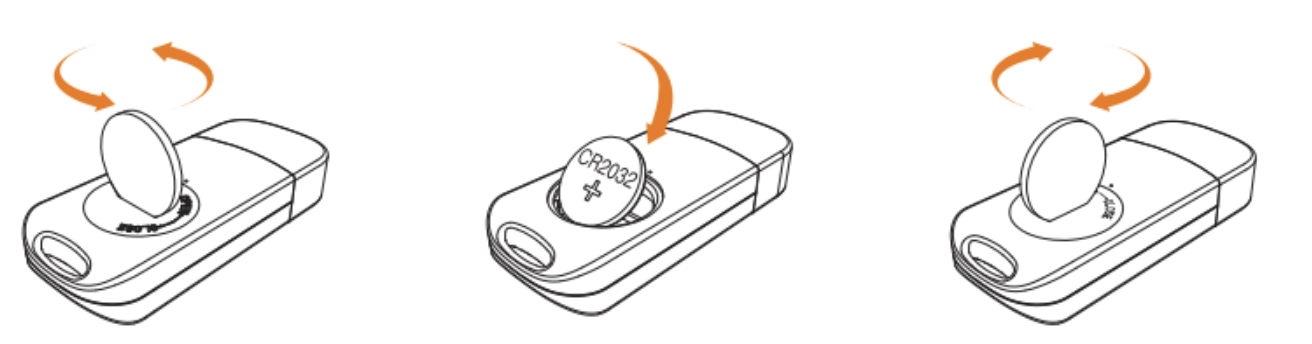

Hướng dẫn thay pin

Sử dụng dụng cụ chuyên dụng (như đồng xu) để mở nắp pin, bằng cách xoay đồng xu vào rãnh của nắp pin.

Bước 1: Lắp pin với mặt “+” hướng lên trên và giữ pin dưới đầu nối kim loại.

Bước 2: Đậy nắp lại và vặn chặt nắp.

Bước 3: Tuổi thọ pin: ở nhiệt độ bình thường, nếu khoảng thời gian ghi được đặt là 15 phút, pin có thể sử dụng được hơn một năm.

Lưu ý:

• Vui lòng không thay pin khi máy đang trong trạng thái khởi động;
• Sau khi thay pin, hãy đảm bảo cấu hình lại các thông số trước khi sử dụng;
• Khuyến cáo nên thay pin CR2032 nhiệt độ thấp ban đầu;

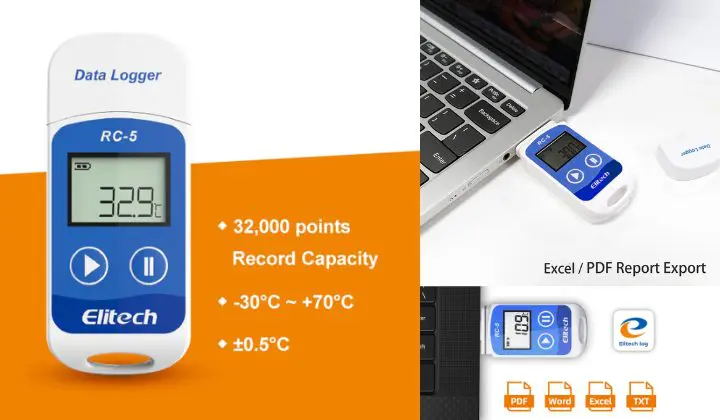

Những lưu ý quan trọng khi sử dụng Elitech RC-5

Để thiết bị hoạt động bền bỉ và cho kết quả chính xác nhất, bạn cần tuân thủ những lưu ý sau đây, giúp quá trình thực hiện cách sử dụng Elitech RC-5 diễn ra suôn sẻ, tránh mất đi dữ liệu quan trọng:

Chuẩn bị và cấu hình ban đầu

• Nếu là lần đầu tiên sử dụng, hãy kết nối thiết bị với máy tính và dùng phần mềm Data Management Software để đồng bộ hoá thời gian hệ thống và các thông số cấu hình khác.
• Trước khi nhấn nút “Start” để bắt đầu quá trình ghi, hãy nhấn nhanh nút “Play” hoặc nút bên trái để xác nhận: đèn báo trạng thái ghi (REC) và đèn báo trạng thái báo động (Alarm) phải nhấp nháy cùng lúc một lần.

Quản lý dữ liệu và pin

• Bất kỳ thao tác cấu hình thông số nào trên phần mềm “Data Management Software” đều xóa toàn bộ dữ liệu đã ghi trước đó trong máy. Vì vậy, bạn cần phải luôn lưu và xuất dữ liệu trước khi lưu cấu hình mới.
• Tuyệt đối không được tháo pin khi thiết bị đang trong quá trình ghi dữ liệu.
• Nếu pin yếu, không sử dụng thiết bị cho các chuyến vận chuyển đường dài. Tuy nhiên, bạn có thể yên tâm vì dữ liệu đã ghi vẫn có thể được đọc ngay cả khi pin đã hết.
• Sản phẩm sử dụng pin lithium dùng một lần. Tuyệt đối không làm nóng hoặc sạc pin trực tiếp. Vui lòng tái chế hoặc xử lý pin thải theo quy định của địa phương.

Bảo quản và cách sử dụng Elitech RC-5

• Khi không sử dụng trong thời gian dài, hãy đóng gói và bảo quản thiết bị ở nơi khô ráo, thoáng mát với nhiệt độ phòng.
• Luôn sử dụng thiết bị trong phạm vi đo được nhà sản xuất quy định.
• Người dùng không được phép tự ý thay đổi cấu trúc hoặc linh kiện bên trong thiết bị. Bất kỳ thay đổi không được phép nào đều có thể ảnh hưởng đến độ chính xác hoặc làm hỏng thiết bị.
• Màn hình LCD sẽ tự động tắt sau 15 giây không hoạt động (cài đặt mặc định). Chỉ cần nhấn nút bất kỳ lần nữa để bật lại màn hình.

Việc nắm vững cách sử dụng Elitech RC-5 không chỉ đảm bảo dữ liệu nhiệt độ được ghi lại chính xác mà còn giúp bạn tối ưu hóa quy trình kiểm soát chất lượng hàng hóa. Nếu bạn còn bất kỳ thắc mắc nào về thiết bị hoặc cần hỗ trợ thêm về phần mềm, hãy liên hệ với elitech.asia để được giải đáp nhanh chóng.
