Superheat Subcooling là gì? Hành trình nạp gas chuẩn HVAC

Bạn nạp gas, áp suất trên đồng hồ đã đạt mức thường thấy nhưng máy vẫn lạnh kém? Đây là lúc chỉ nhìn vào áp suất là chưa đủ. Để đánh giá lượng môi chất và trạng thái hoạt động của hệ thống chính xác hơn, bạn cần kiểm tra thêm superheat và subcooling.

Vậy superheat subcooling là gì, cách tính như thế nào và bao nhiêu là phù hợp? Trong bài viết này, bạn sẽ lần lượt tìm hiểu ý nghĩa của superheat và subcooling, cách đo và tính hai thông số này, mức tham khảo theo từng loại hệ thống cũng như những lỗi thường gặp khi đánh giá thiếu hoặc dư gas. Bài viết cũng đề cập đến cách sử dụng thiết bị đo HVAC, trong đó có các giải pháp từ Elitech Asia, để theo dõi áp suất và nhiệt độ thuận tiện hơn trong quá trình kiểm tra thực tế.

Vì sao nạp gas theo áp suất thôi là chưa đủ?

Áp suất lạnh phụ thuộc vào nhiều yếu tố. Nhiệt độ môi trường, tải nhiệt, lưu lượng gió, tình trạng dàn trao đổi nhiệt và loại môi chất đều có thể làm thay đổi áp suất.

Ví dụ, cùng một hệ thống R410A, áp suất hút có thể khác nhau khi nhiệt độ ngoài trời là 25°C và 35°C. Nếu chỉ nhìn đồng hồ rồi kết luận “thiếu gas” thì rất dễ nạp sai.

Quan trọng hơn, áp suất chỉ cho bạn biết điều kiện áp suất của môi chất tại một thời điểm. Nó không trực tiếp cho biết môi chất ở cuối dàn bay hơi còn lỏng hay đã bay hơi hoàn toàn, cũng không cho biết môi chất lỏng ở cuối dàn ngưng đã được subcooling bao nhiêu.

Đó là lý do khi kiểm tra chuyên sâu, bạn cần kết hợp:

• Áp suất hút và áp suất đẩy.
• Nhiệt độ đường hút.
• Nhiệt độ đường lỏng.
• Nhiệt độ bão hòa tương ứng với áp suất.
• Superheat.
• Subcooling.

Nói đơn giản, áp suất giúp bạn nhìn một phần tình trạng hệ thống, còn superheat và subcooling giúp đánh giá trạng thái thực tế của môi chất.

Superheat là gì và vì sao phải dương, đủ lớn?

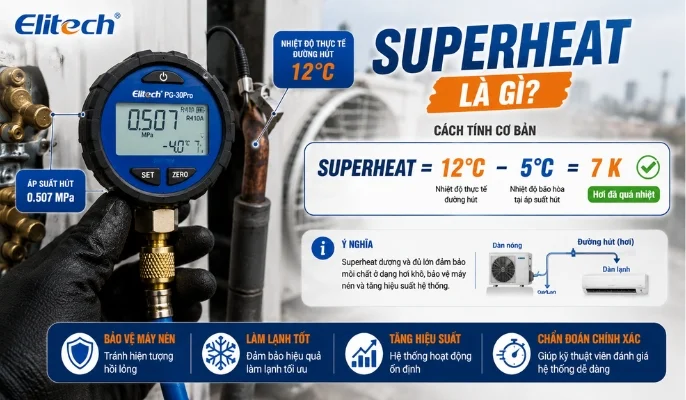

Superheat là độ quá nhiệt của hơi môi chất sau khi đã bay hơi hoàn toàn.

Cách tính cơ bản:

Superheat = Nhiệt độ thực tế đường hút − Nhiệt độ bão hòa tại áp suất hút

Ví dụ:

• Nhiệt độ bão hòa tại áp suất hút: 5°C.
• Nhiệt độ thực tế đường hút: 12°C.

Khi đó:

Superheat = 12 − 5 = 7 K

Trong phép tính chênh lệch nhiệt độ, 7 K cũng tương đương chênh lệch 7°C.

Vì sao superheat phải dương và đủ lớn?

Superheat phải luôn dương, nghĩa là nhiệt độ thực tế phải cao hơn nhiệt độ bão hòa. Nếu bằng 0 hoặc âm, môi chất vẫn còn ở dạng lỏng khi đi vào máy nén, đây là tình huống nguy hiểm vì chất lỏng không nén được như hơi, dễ gây hiện tượng ngập lỏng (liquid slugging), làm hỏng van, piston máy nén chỉ sau vài lần vận hành.

Tuy nhiên, superheat quá cao cũng không tốt. Khi đó có thể dàn bay hơi đang thiếu môi chất, lưu lượng gas qua dàn thấp hoặc tải nhiệt không phù hợp.

Vì vậy, mục tiêu không phải là làm superheat càng cao càng tốt mà là duy trì nó trong khoảng phù hợp với thiết kế hệ thống.

Điều gì xảy ra khi superheat quá thấp hoặc quá cao?

Superheat quá thấp (dưới khoảng 3 đến 5°C tùy hệ thống) là dấu hiệu cảnh báo sớm nguy cơ ngập lỏng. Ngược lại, superheat quá cao (trên 10 đến 15°C tùy thiết kế) thường cho thấy hệ thống đang thiếu gas hoặc tắc nghẽn đường lỏng, khiến máy nén phải làm việc ở nhiệt độ đầu đẩy cao hơn bình thường, giảm tuổi thọ dầu bôi trơn và hiệu suất làm lạnh.

Lưu ý rằng vị trí đo rất quan trọng. Superheat đo ngay tại đầu ra dàn bay hơi và superheat đo tại đầu hút máy nén có thể khác nhau do đường ống hút tiếp tục nhận nhiệt.

Subcooling là gì và vì sao sao quan trọng không kém?

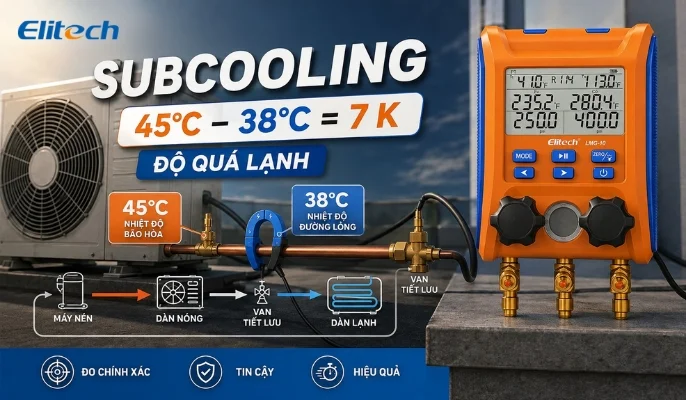

Subcooling (độ quá lạnh) là hiệu số giữa nhiệt độ bão hòa của môi chất ở áp suất đường lỏng và nhiệt độ thực tế đo được tại đầu ra dàn nóng. Nếu superheat xác nhận trạng thái gas ở đường hút, subcooling xác nhận trạng thái gas ở đường lỏng trước khi vào van tiết lưu.

Công thức:

Subcooling = Nhiệt độ bão hòa ngưng tụ − Nhiệt độ thực tế đường lỏng

Ví dụ:

• Nhiệt độ bão hòa tại áp suất ngưng tụ: 45°C.
• Nhiệt độ thực tế đường lỏng: 38°C.

Khi đó:

Subcooling = 45 − 38 = 7 K

Điều này có nghĩa môi chất sau khi ngưng tụ thành lỏng tiếp tục được làm lạnh thêm 7 K.

Vì sao subcooling quan trọng khi nạp gas?

Sau dàn ngưng, môi chất cần ở trạng thái lỏng ổn định trước khi đi qua thiết bị tiết lưu. Nếu subcooling quá thấp, lượng môi chất lỏng thực sự đến van tiết lưu có thể không ổn định. Trên đường lỏng còn có nguy cơ xuất hiện hơi flash gas, làm giảm hiệu quả cấp môi chất cho dàn bay hơi.

Ngược lại, subcooling quá cao có thể là dấu hiệu hệ thống đang dư môi chất, ngưng tụ quá mức hoặc gặp vấn đề ở một vị trí khác. Do đó, giống như superheat, subcooling không phải càng cao càng tốt.

Điều gì xảy ra khi subcooling quá thấp hoặc quá cao?

Subcooling quá thấp (dưới 3°C) nghĩa là môi chất chưa hóa lỏng hoàn toàn, có thể lẫn bọt hơi khi vào van tiết lưu, gây giảm hiệu suất trao đổi nhiệt ở dàn lạnh. Subcooling quá cao (trên 10 đến 12°C tùy hệ thống) thường là dấu hiệu dư gas hoặc dàn nóng bị bẩn, cản trở quá trình tản nhiệt, khiến áp suất đầu đẩy tăng bất thường.

Không nên nhìn riêng subcooling để kết luận dư hay thiếu gas. Bạn cần đối chiếu với áp suất, nhiệt độ, điều kiện tải và thông số của nhà sản xuất.

Ngưỡng superheat và subcooling lý tưởng là bao nhiêu?

Đây là phần nhiều thợ mới dễ nhầm nhất khi kiểm tra và nạp gas. Superheat và subcooling không có một mức cố định áp dụng cho mọi hệ thống HVAC. Giá trị phù hợp còn phụ thuộc vào loại hệ thống, môi chất lạnh đang sử dụng, thiết bị tiết lưu như ống mao, piston, TXV hay EEV, nhiệt độ môi trường, tải lạnh và vị trí đặt cảm biến đo.

Ngoài ra, mỗi hãng có thể thiết kế hệ thống với mức superheat và subcooling khác nhau. Vì vậy, thay vì ghi nhớ một con số cố định, bạn nên lấy thông số kỹ thuật của nhà sản xuất làm chuẩn rồi đối chiếu với điều kiện vận hành thực tế.

Ngưỡng lý tưởng theo từng loại hệ thống

Mỗi loại hệ thống HVAC có yêu cầu về superheat và subcooling khác nhau, vì vậy không nên áp dụng một mức chung cho tất cả thiết bị. Bảng dưới đây đưa ra khoảng giá trị tham khảo thường gặp trong thực tế; khi kiểm tra, bạn vẫn nên ưu tiên thông số kỹ thuật của nhà sản xuất và điều kiện vận hành cụ thể.

Các khoảng trên chỉ nên dùng làm mốc tham khảo, không thay thế thông số kỹ thuật của từng model. Với hệ thống có TXV hoặc EEV, đặc biệt là VRF/VRV, việc đánh giá lượng gas không nên chỉ dựa vào một giá trị superheat hoặc subcooling. Nhà sản xuất thường có quy trình kiểm tra riêng.

Ngưỡng chuẩn theo môi chất R32, R410A

Với môi chất R32, subcooling lý tưởng thường rơi vào khoảng 5 đến 8°C ở điều kiện tải chuẩn. Với R410A, con số này thường cao hơn một chút, khoảng 6 đến 10°C, do đặc tính áp suất vận hành cao hơn R32. Đây chỉ là khoảng tham khảo, số liệu chính xác nên đối chiếu theo thông số nhà sản xuất ghi trên tem máy hoặc tài liệu kỹ thuật đi kèm, vì mỗi dòng máy có thiết kế dàn trao đổi nhiệt khác nhau.

Cách tính superheat và subcooling khi nạp gas thực tế

Công thức tính superheat: lấy nhiệt độ thực đo tại đường hút, trừ đi nhiệt độ bão hòa của môi chất tương ứng với áp suất đường hút tại thời điểm đo (tra theo bảng áp suất, nhiệt độ bão hòa của môi chất, hoặc để đồng hồ số tự tính nếu có tính năng này).

Ví dụ thực tế với môi chất R32: đo áp suất đường hút được 10 bar, tra bảng ra nhiệt độ bão hòa tương ứng là 12°C. Đo nhiệt độ thực tế tại đường hút (bằng cảm biến kẹp ống) được 18°C. Superheat = 18°C trừ 12°C = 6°C, nằm trong ngưỡng an toàn (5 đến 10°C với hệ thống ống mao), xác nhận gas đã bay hơi hoàn toàn trước khi vào máy nén.

Công thức tính subcooling: lấy nhiệt độ bão hòa của môi chất tương ứng với áp suất đường lỏng, trừ đi nhiệt độ thực đo tại đầu ra dàn nóng.

Ví dụ thực tế, cùng hệ thống R32: đo áp suất đường lỏng được 24 bar, tra bảng ra nhiệt độ bão hòa tương ứng là 42°C. Đo nhiệt độ thực tế tại đầu ra dàn nóng được 36°C. Subcooling = 42°C trừ 36°C = 6°C, cũng nằm trong ngưỡng lý tưởng (5 đến 8°C với R32), xác nhận gas đã hóa lỏng hoàn toàn trước khi vào van tiết lưu. Nếu subcooling đo được chỉ 2°C, đó là dấu hiệu cần nạp thêm gas. Nếu lên tới 12°C, khả năng cao là dư gas hoặc dàn nóng đang bị bẩn cản gió.

Ngoài công thức, một lỗi rất hay gặp ngoài công trình là đo nhiệt độ ống bằng cảm biến kẹp không tiếp xúc tốt với bề mặt ống, hoặc đo ở vị trí quá gần khúc cua, gây sai lệch vài độ C, đủ để đọc sai kết luận về tình trạng nạp gas dù công thức tính đúng. Vệ sinh sạch bề mặt ống trước khi kẹp cảm biến và chọn đoạn ống thẳng để đo là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ chính xác của cả hai chỉ số.

Công cụ nào giúp đo và tính nhanh, chính xác?

Nếu làm HVAC thường xuyên, bạn nên có ít nhất một bộ thiết bị cho phép đo đồng thời áp suất và nhiệt độ.

Đồng hồ cơ vẫn có thể sử dụng, nhưng bạn phải:

1. Đọc áp suất trên mặt đồng hồ.
2. Tra bảng P-T của môi chất.
3. Đo nhiệt độ đường ống bằng nhiệt kế.
4. Tự tính superheat hoặc subcooling.

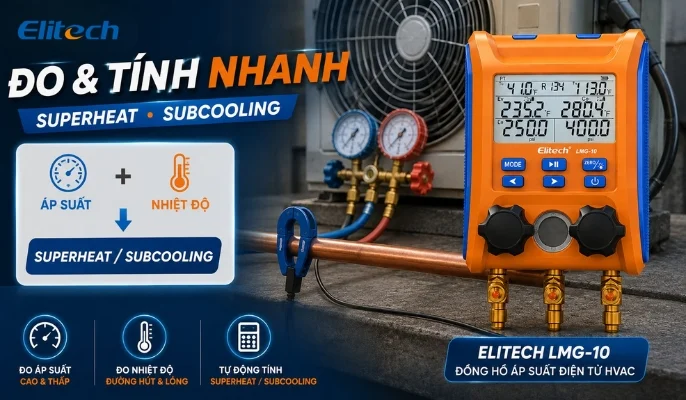

Với đồng hồ đo áp suất điện tử HVAC, nhiều model có thể thực hiện phần lớn các bước này tự động. Bạn chọn môi chất, kết nối cảm biến nhiệt độ và thiết bị sẽ tính giá trị tương ứng.

Một số dòng cao cấp còn có thể:

• Hỗ trợ hàng chục đến hàng trăm môi chất lạnh.
• Đo áp suất thấp và cao áp đồng thời.
• Đo nhiệt độ đường hút và đường lỏng.
• Tự động tính Superheat/Subcooling.
• Lưu dữ liệu.
• Kết nối Bluetooth với điện thoại.

Điều này đặc biệt hữu ích khi bạn phải kiểm tra nhiều máy trong một ngày. Tuy nhiên, thiết bị không thể tự quyết định hệ thống đang thiếu gas hay dư gas. Dàn nóng bẩn khiến subcooling tăng cao dù lượng gas vẫn đủ.

Hiểu rõ superheat subcooling là gì sẽ giúp bạn đánh giá trạng thái môi chất chính xác hơn trong quá trình kiểm tra và nạp gas. Superheat giúp theo dõi trạng thái môi chất ở phía bay hơi và hạn chế nguy cơ hồi lỏng về máy nén, trong khi subcooling giúp kiểm tra trạng thái môi chất lỏng ở phía ngưng tụ trước khi đi qua thiết bị tiết lưu.

Điểm quan trọng là không có một mức superheat hoặc subcooling cố định cho mọi hệ thống. Khi thực hiện phép đo, bạn cần xác định đúng loại môi chất, vị trí đo, điều kiện vận hành và thông số kỹ thuật do nhà sản xuất đưa ra.

Nếu chỉ nhìn áp suất, bạn mới đang đánh giá một phần của hệ thống. Khi kết hợp áp suất với nhiệt độ, superheat và subcooling, bạn sẽ có cơ sở tốt hơn để xác định tình trạng thiếu gas, dư gas hoặc các vấn đề khác trong chu trình lạnh. Đây cũng là lý do các thiết bị đo HVAC chuyên dụng như sản phẩm từ Elitech Asia ngày càng được sử dụng nhiều để hỗ trợ kỹ thuật viên trong quá trình kiểm tra thực tế.
